قاطع الدائرة الكهربائية AC SF6 ذو الجهد العالي في الهواء الطلق

باعتبارنا شركة تصنيع محترفة، نود أن نقدم لك قاطع الدائرة AC SF6 ذو الجهد العالي الخارجي. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

إرسال استفسار

وصف المنتج

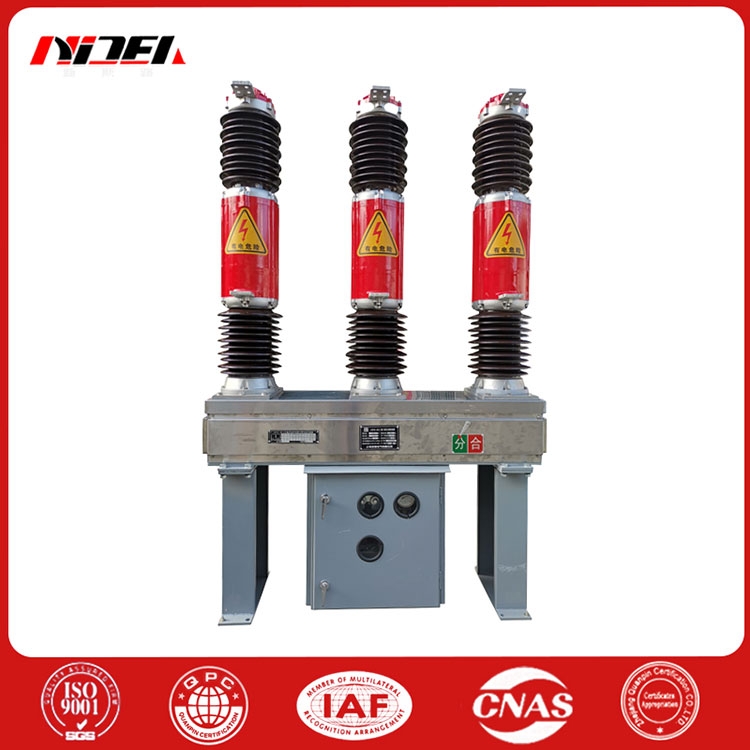

قاطع الدائرة AC SF6 ذو الجهد العالي الخارجي LWD-252/4000-50 هو منتج خارجي، مناسب لشبكات الطاقة AC 50 هرتز، الجهد الأقصى 252 كيلو فولت مع ارتفاع لا يزيد عن 2000 متر، ودرجة حرارة محيطة لا تقل عن -30 درجة مئوية ومستوى التلوث لا يزيد عن IV. يتم استخدامه لقطع التيار المقنن أو تيار العطل أو خط التحويل لتحقيق التحكم والحماية لنظام الطاقة. يمكن استخدامه أيضًا كقاطع دائرة توصيل.

يستخدم هذا المنتج غاز SF6 كوسط إطفاء وعزل للقوس، ويعتمد تكنولوجيا إطفاء القوس بالطاقة الذاتية الدولية الأكثر تقدمًا، ومجهز بآلية تشغيل زنبركية جديدة. إنها تتميز بخصائص العمر الكهربائي الطويل، طاقة التشغيل المنخفضة، الضوضاء المنخفضة، والموثوقية العالية. إنه ذو هيكل بسيط، حجم صغير، ودورة صيانة طويلة. في العملية الحالية لمعدات الطاقة التي تميل إلى أن تكون خالية من الزيت وذات سعة كبيرة، يمكنها أن تحل محل المنتجات المستوردة من نفس النوع تمامًا.

الخصائص الهيكلية

يعتمد قاطع الدائرة الكهربائية AC SF6 ذو الجهد العالي الخارجي هيكلًا أحادي الكسر بعمود خزفي ثلاثي الطور، كل مرحلة مجهزة بآلية تشغيل زنبركية، والمراحل الثلاث مرتبطة كهربائيًا، وبالتالي فإن المظهر جديد ورائع. يستخدم قاطع الدائرة غاز SF6 كمادة عازلة وإطفاء القوس، ويستخدم مرحل كثافة من نوع المؤشر لمراقبة تقدم الضغط والكثافة. نظرًا لمبدأ إطفاء قوس الطاقة الذاتية، بمجرد تحسين نظام حركة قاطع الدائرة الكهربائية، يتم تحسين الكفاءة الميكانيكية بشكل فعال وتقليل أعمال التشغيل.

أداء كسر ممتاز وعمر كهربائي طويل.

يتم تثبيت كل قطب من قاطع الدائرة الكهربائية AC SF6 ذو الجهد العالي الخارجي على صندوق آلية، والذي يتم تثبيته مركزيًا على القدم. توجد آليات تشغيل زنبركية ووحدات تحكم كهربائية في الصندوق. يتم توصيل قضيب الإخراج الخاص بالآلية بذراع الكرنك. يعتمد سطح حامل صندوق الآلية على عملية الجلفنة بالغمس الساخن، والمثبتات مجلفنة بالغمس الساخن، وغلاف صندوق الآلية مصنوع من الفولاذ المقاوم للصدأ. ولذلك، فإن المنتج لديه مقاومة ممتازة للتآكل. موثوقية ميكانيكية عالية ويمكن تشغيلها بشكل متكرر.

نظرًا لقوة العزل العالية المتأصلة لغاز سداسي فلوريد الكبريت وحركة التلامس المثالية لقاطع الدائرة، فإن قاطع الدائرة يكسر التيار السعوي دون إعادة الإشعال.

مستوى العزل الخارجي مرتفع، والعزل الخارجي مصمم بمسافة زحف كبيرة، ومقاومة التلوث ممتازة.

قدرة حمل تيار قوية: يتم إجراء اختبار ارتفاع درجة الحرارة عند 1.2 مرة من التيار المقدر بـ 4000 أمبير، ولا يزال هناك هامش كبير لارتفاع درجة الحرارة عند كل نقطة.

المظهر العام وهيكل المنتج مدمجان، والتثبيت والتصحيح في الموقع مريحان، وعبء عمل الصيانة صغير.

قاطع الدائرة AC SF6 ذو الجهد العالي الخارجي المعلمات الفنية

لا.	اسم		وحدة V جهد الدائرة المساعدة	حدود
1	جهد الدائرة المساعدة		وحدة V جهد الدائرة المساعدة	تيار مستمر 220 فولت. تيار متردد 220 فولت
2	فتح وإغلاق لفائف الجهد / التيار	فتح وإغلاق لفائف الجهد / التيار	الخامس / أ	DC110/4;DC220/2.5
3	محرك تخزين الطاقة	الجهد المقنن	V	تيار مستمر 220 فولت، تيار متردد 220 فولت
		نطاق جهد التشغيل العادي	V	85%-110%
		قوة	W	600
4	مدة تخزين الطاقة للمحرك		S	W15
5	جهد السخان ودائرة الإضاءة		V	تيار متردد 220 فولت
6	الجهد المقنن للمفتاح المساعد		V	تيار مستمر 220 فولت، تيار متردد 220 فولت
7	التصنيف الحالي للمفتاح المساعد		A	10
8	عدد جهات الاتصال للمفتاح المساعد			10 مفتوحة عادة + 10 مغلقة عادة

قاطع الدائرة AC SF6 ذو الجهد العالي الخارجي المعلمات التقنية الرئيسية

لا.	اسم	وحدة	حدود
1	المسافة المركزية لقطب قاطع الدائرة	مم	3000-4000
2	تحريك السكتة الدماغية الاتصال	مم	160±3
3	نقل السكتة الدماغية الاتصال	مم	50 ±2
4	وقت الافتتاح	مم	30 ±5
5	وقت الإغلاق	آنسة	90 ± 15
6	وقت الاستراحة	آنسة	الاسم 60
7	وقت الإغلاق والفتح	آنسة	الاسم 80
8	وقت الإغلاق والإغلاق	آنسة	300
9	فرق مرحلة الافتتاح ثلاث مراحل	آنسة	w3
10	ثلاث مراحل إغلاق المرحلة الفرق	آنسة	w5
11	الجهد المقنن	252
12	تردد الطاقة المقنن يتحمل الجهد (1 دقيقة) تصنيف دفعة البرق تحمل الجهد	إلى الأرض		460
12		بين فترات الراحة	كيلو فولت	460+146
13	التردد المقدر التصنيف الحالي	إلى الأرض		1050
13	التردد المقدر التصنيف الحالي	بين فترات الراحة		1050+206
14	معامل الافتتاح الأول		هرتز	50
15	تصنيف كسر ماس كهربائى الحالي		A	4000
16	تصنيف إغلاق الدائرة القصيرة (قيمة الذروة)			1.3
17	تصنيف ماس كهربائى يتحمل التيار		كا	50
18	الذروة المقدرة تحمل التيار		كا	125
19	مدة الدائرة القصيرة المقدرة		كا	50
20	تصنيف كسر الحالي خارج الخطوة		كا	125
21	المنطقة القريبة من خطأ كسر التيار		S	3
22	خط الشحن المقنن كسر التيار		كا	12.5
23	تسلسل التشغيل المقدر		كا	90% ص، 75% ص
24	مقاومة الدائرة الرئيسية		A	200
25	تصنيف ضغط غاز سداسي أكسيد الكبريت (قياس الضغط 20 درجة مئوية)			O-0.3s-CO180s-CO
26	إنذار/الحد الأدنى من الضغط الوظيفي (قياس الضغط 20 درجة مئوية)		م س	w55
27	معدل التسرب السنوي للغاز Sf6		الآلام والكروب الذهنية	0.6
28	محتوى رطوبة الغاز (V/V)		الآلام والكروب الذهنية	0.55±0.015/0.50±0.015
29	الحياة الميكانيكية			ث 0.5%
30	مستوى تدخل الراديو		جزء في المليون	w150
31	مسافة الزحف		次	10000
32	الجهد المقنن		بالسيارات	<500
33	تردد الطاقة المقنن يتحمل الجهد (1 دقيقة)	بين الكسور والأرض		ن 8660
33	تردد الطاقة المقنن يتحمل الجهد (1 دقيقة)	بين الكسور والأرض		26900
24	وزن كل وحدة مملوءة بغاز SF6		كجم	24
25	وزن كل قاطع دارة		كجم	1500

1. الوزن م: 4500 كجم (بالغاز)؛ إجمالي وزن الغاز: 24 كجم.

2. الحمل الأساسي: ثابت 4500 كجم (ثلاثة أقطاب)؛ 1500 كجم (لكل قطب)؛ الاتجاه الأفقي الديناميكي F: 2500 كجم؛ الاتجاه الرأسي (للأعلى) 3500 كجم؛ الاتجاه العمودي (للأسفل) 6000 كجم

3. أن لا يزيد استواء السطح الخرساني عن 1.5 ملم.

4. يتم حفر فتحة التثبيت لتوصيل الجهاز بالخط الأساسي في الموقع وفقًا لاحتياجات المستخدم. مادة المحطة هي سبائك الألومنيوم 2A12-T4O
