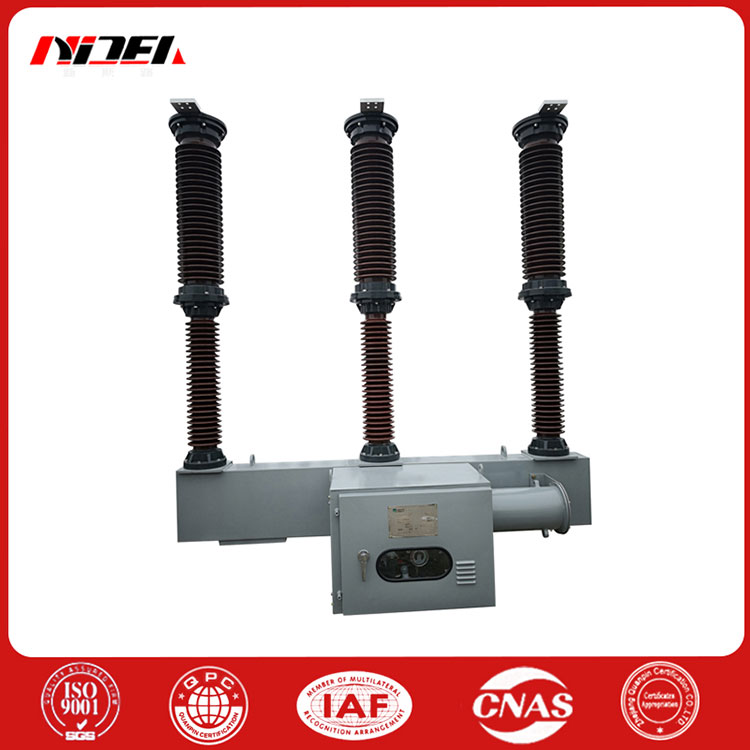

قاطع دائرة تيار متردد عالي الجهد بعمود من السيراميك
باعتبارنا شركة مصنعة محترفة وعالية الجودة لقواطع دوائر التيار المتردد ذات الجهد العالي ذات الأعمدة الخزفية، يمكنك الاطمئنان إلى شراء قواطع دوائر التيار المتردد ذات الجهد العالي ذات الأعمدة الخزفية من مصنعنا. سوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.
تم تجهيز قاطع دائرة التيار المتردد عالي الجهد بعمود من السيراميك بآلية تشغيل الزنبرك CT20، ويعتمد مبدأ إطفاء القوس الذاتي، وله هيكل فاصل واحد. يتم تثبيت الأقطاب الثلاثة لكل قاطع دائرة على إطار لتحقيق الربط الميكانيكي ثلاثي الطور من خلال آلية النقل. يمكن للتحكم الكهربائي تحقيق التشغيل عن بعد والمحلي.
المعلمات التقنية الرئيسية للمنتج
رقم الصنف LW36-72.5
1 الجهد المقنن kV72.5
2 التصنيف الحالي أ 1250 3150
3 تصنيف تيار كسر الدائرة القصيرة kA 31.5
4 تصنيف قصير المدى يتحمل التيار kA31.5 (4s)
5 الذروة المقدرة تحمل التيار kA 80
6 نبضات البرق المقدرة تتحمل الجهد الكهربي كيلو فولت 350 + 60 إلى الأرض 350
7 تردد الطاقة المقنن لمدة دقيقة واحدة يتحمل الجهد الكهربي كيلو فولت 160 + 42 إلى الأرض 160
8 آلية التشغيل موديل CT20 آلية التشغيل الزنبركية
ميزات أداء منتج قاطع دائرة التيار المتردد ذات عمود السيراميك
1 أداء كسر ممتاز
2 عمر كهربائي طويل
3 أداء عزل موثوق
4 عمر ميكانيكي طويل
5 عملية آمنة وموثوقة، وانخفاض عبء عمل الصيانة
قاطع دارة التيار المتردد ذو الجهد العالي من السيراميك المعلمات التقنية الرئيسية
| الجهد المقنن | اسم | NUITV | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| التردد المقدر | هرتز | 50 | 50 | 50 | 50 | ||||||||
| التصنيف الحالي | A | 125,031,504,000 | 20,003,150 | 4000 | 31,504,000 | ||||||||
| تصنيف كسر الحالي | كا | 25,31.5 | 40/31.5 | 40 | 50 | ||||||||
| تصنيف الإغلاق الحالي | كا | 80 | 100/80 | 100 | 125 | ||||||||
| تصنيف قصير الوقت يتحمل التيار والمدة | كا | 31.5(4ث) | 40(4ث)/31.5(4ث) | 40(4ث) | 50(4ث) | ||||||||
| الذروة المقدرة تحمل التيار | كا | 80 | 100/80 | 100 | 125 | ||||||||
| المنطقة القريبة من خطأ كسر التيار | كا | ليكس 90% لو x75% | |||||||||||
| تصنيف كسر الحالي خارج الخطوة | كا | ليكس 25% | |||||||||||
| مسافة الزحف | سم/كيلو فولت | 3.1 | 2.5,3.1 | ||||||||||
| استراحة | كيلو فولت | 160+42 | 315 | 395+145 | |||||||||
| اختبار جاف | إلى الأرض | كيلو فولت | 160 | 275 | 460 | ||||||||
| 1 دقيقة تردد الطاقة يتحمل الجهد | بين الأقطاب الكهربائية | كيلو فولت | 160 | 275 | الجميع | - | |||||||
| 1 دقيقة تردد الطاقة يتحمل الجهد | استراحة | كيلو فولت | 160+42 | 275 | 395+145 | ||||||||
| اختبار الرطب | إلى الأرض | كيلو فولت | 160 | 275 | 460 | ||||||||
| بين الأقطاب الكهربائية | كيلو فولت | 160 | 275 | 一 | 一 | ||||||||
| استراحة | كيلو فولت | 410 | 650/750 | 950+206 | |||||||||
| تصنيف دفعة البرق تحمل الجهد | إلى الأرض | كيلو فولت | 350 | 550/650 | 1050 | ||||||||
| بين الأقطاب الكهربائية | كيلو فولت | 350 | 550/650 | 一 | - | ||||||||
| تردد الطاقة بقياس صفر لمدة 5 دقائق يتحمل الجهد الكهربي | تردد الطاقة بقياس صفر لمدة 5 دقائق يتحمل الجهد الكهربي | كيلو فولت | 84 | 95/124 | 189 | 189 | |||||||
| وقت الإغلاق | وقت الإغلاق | آنسة | <150 | w150 | 50 | w100 | |||||||
| وقت الافتتاح | وقت الافتتاح | آنسة | w30 | w30 | w30 | ث25 | |||||||
| وقت الاستراحة | وقت الاستراحة | آنسة | w60 | w60 | w60 | w60 | |||||||
| وقت الإغلاق والفتح | وقت الإغلاق والفتح | آنسة | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| فرق وقت التشغيل | فرق وقت التشغيل | الانفصال | آنسة | w2 | w2 | w2 | w2 | ||||||
| بين القطب | بين القطب | مزيج | آنسة | w4 | |||||||||
| دورة تشغيل إعادة الإغلاق المقدرة | دورة تشغيل إعادة الإغلاق المقدرة | 0.3s--180s-O-0.3S-CO- 180s-CO | |||||||||||
| الضغط المقنن للغاز | الضغط المقنن للغاز | الآلام والكروب الذهنية | 0.5;0.4 | 0.5 | 0.6 | 0.6 | |||||||
| إنذار غاز SF6/ضغط القفل | إنذار غاز SF6/ضغط القفل | الآلام والكروب الذهنية | 0.45/0.40,0.35/0.30 | 0.45/0.40 | 0.55/0.50 | 0.55/0.50 | |||||||
| NUIT | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0.5 | 1w0.5 | w0.5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| م س | W50 | w45 | w45 | w42 | |||||||||
| آلية تشغيل الربيع | آلية تشغيل الزنبرك | آلية الربيع أو الآلية الهيدروليكية | هيدروليكي أو هوائي | ||||||||||
| كجم | 4 | 6 | 30 | 30 | |||||||||
| كجم | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| جيجابايت/T1984.IEC60056 | |||||||||||||
