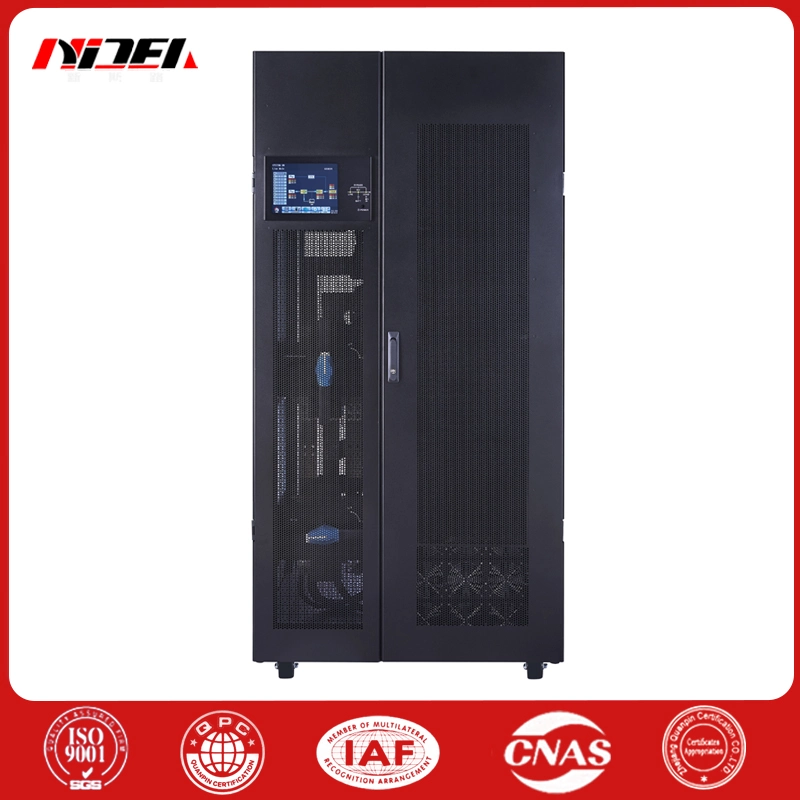

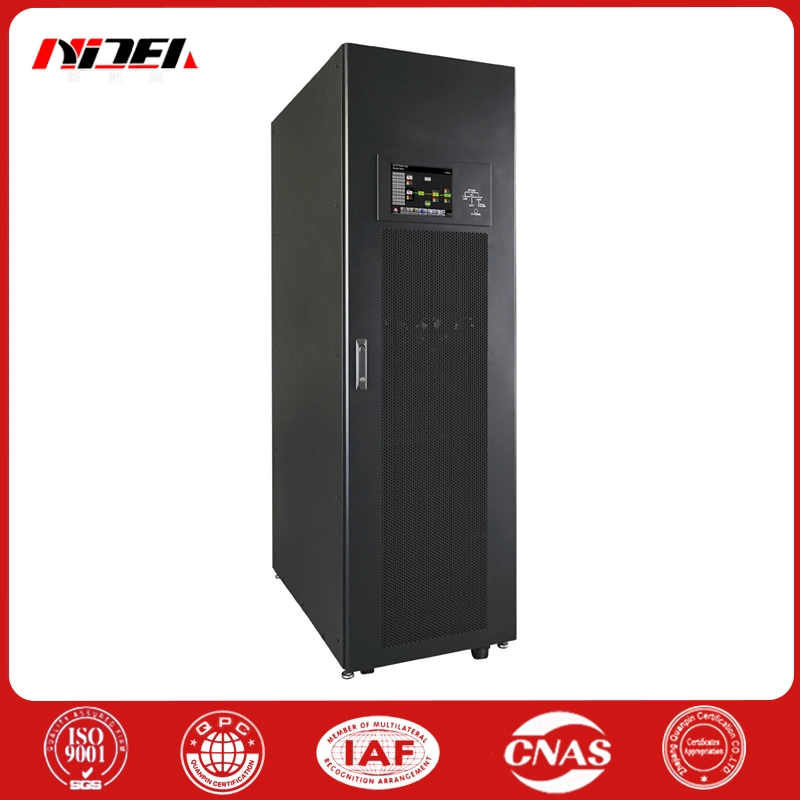

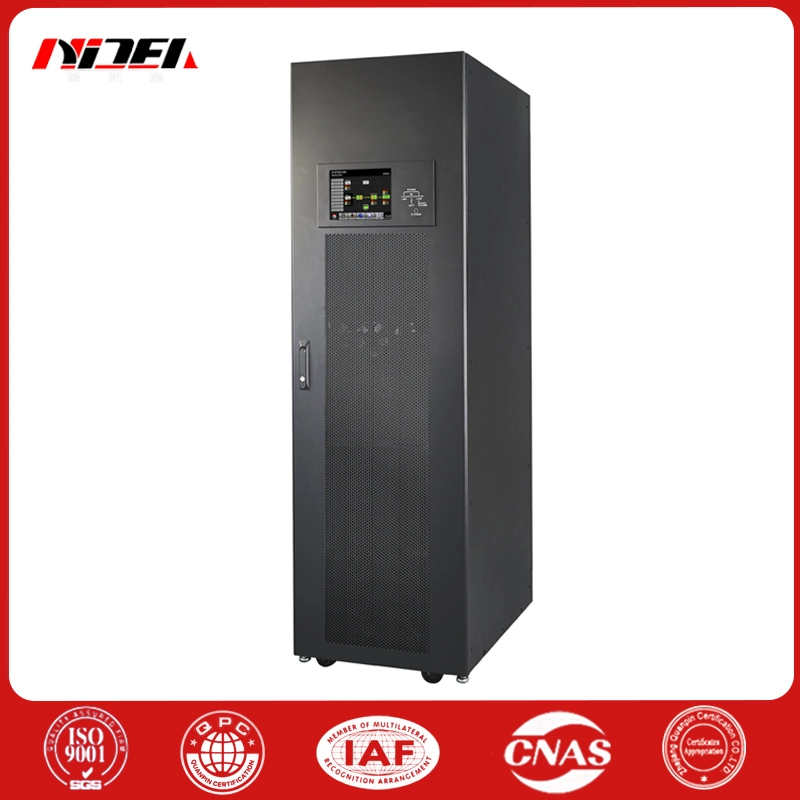

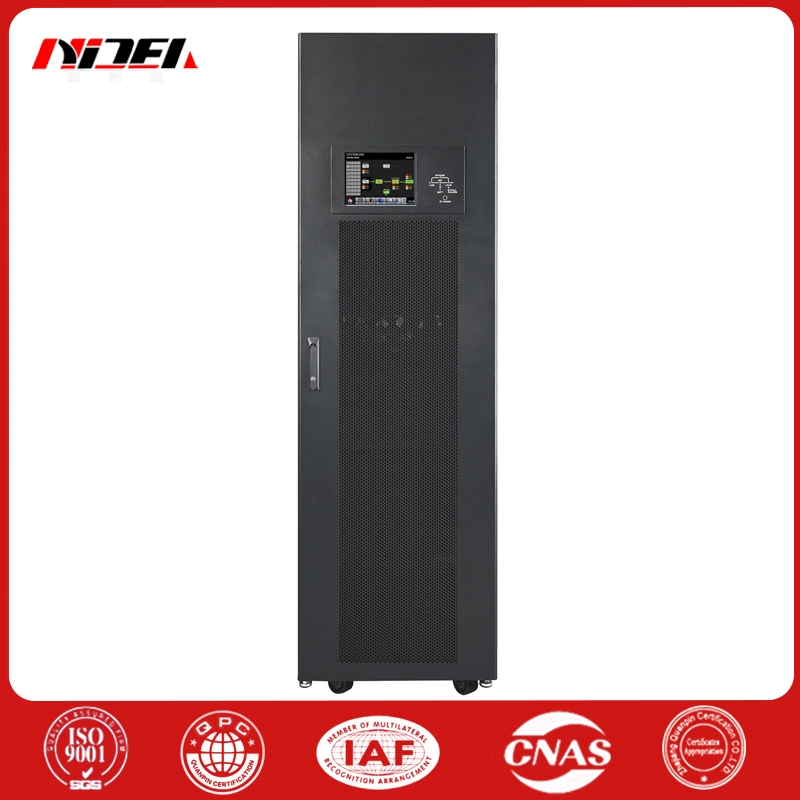

وحدات UPS N+X

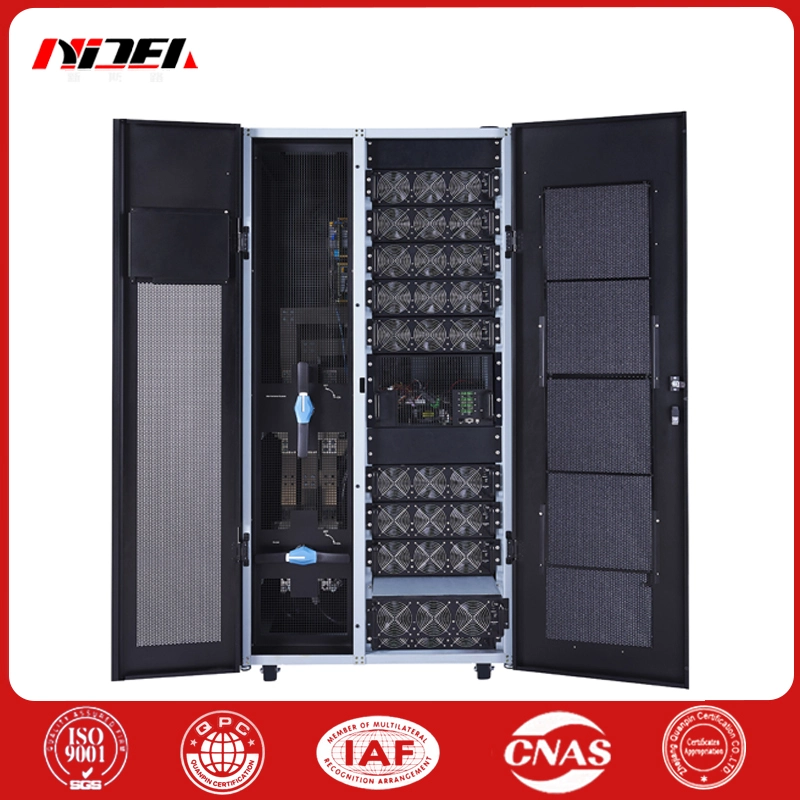

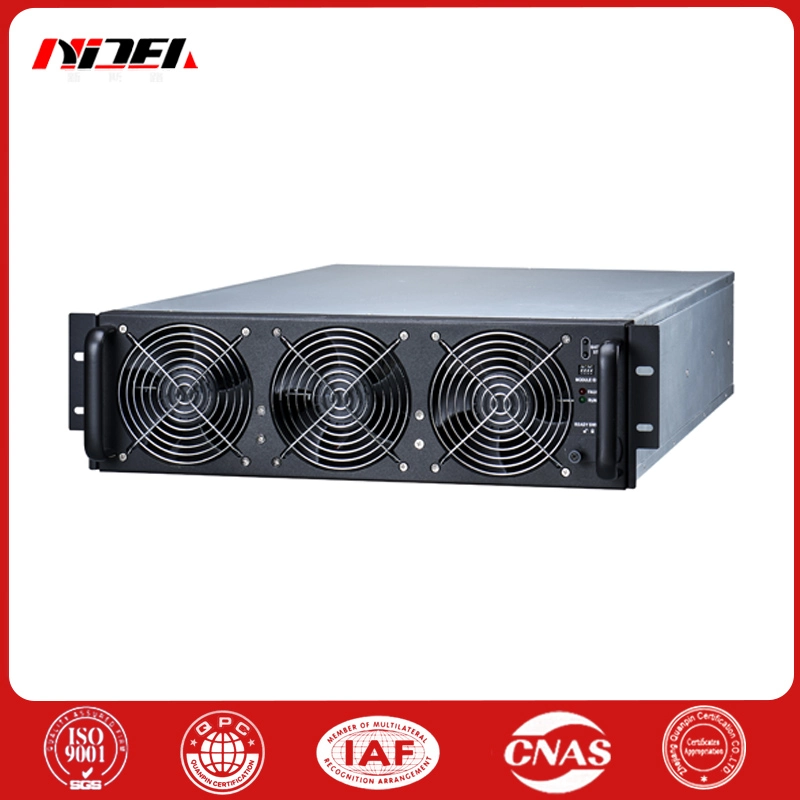

وحدات UPS N+X، وحدة الطاقة 20/30KVA/3U، خزانة واحدة تدعم ما يصل إلى 10 طاقة وحدات بالتوازي تصل إلى 300 كيلو فولت أمبير، ويمكن توصيل الخزانات المفردة بالتوازي ما يصل إلى 4، والحد الأقصى للطاقة هو 1200KVA. كل وحدة طاقة لها وحدة مستقلة وحدة التحكم دي اس بي. بمجرد فشل وحدة الطاقة، سيتم فصلها تلقائيًا من النظام ويمكن للنظام الاستمرار في العمل.

تستخدم وحدات UPS التحويل المزدوج عبر الإنترنت الهيكل، بما في ذلك المعدل، والعاكس، والشاحن، ودائرة التحكم، والمدخلات و قاطع دائرة الإخراج وموصل البطارية. تعويض عامل الطاقة المدخلات، إلخ. يمكن تبديل جميع الوحدات عبر الإنترنت لتوفير أعلى مستوى من التوافر والصيانة.

لن يؤثر فشل وحدة التحكم التشغيل العادي للنظام. يمكن استبدال وحدة التحكم عبر الإنترنت مع التبديل السريع، والاتصال المتوازي لوحدة الطاقة أيضًا تدار مركزيا بواسطة وحدة التحكم. ويسير وفق الموحد المعلمات الموازية. يمكن أن يؤدي فشل وحدة الطاقة إلى الخروج تلقائيًا من التوازي النظام دون التسبب في ضرر للنظام الموازي بأكمله.

يستخدم نظام UPS المعياري مستقلاً وحدة تجاوز ثابتة ولا تستخدم هياكل تجاوز ثابتة متعددة تجنب الضرر الزائد الناجم عن التيار غير المتكافئ للتجاوزات المتعددة عندما التحول إلى التجاوز. دقة جهد الخرج للوحدة المتوازية الاتصال هو ± 1%، وتيار الدوران الموازي <1%.

تحتوي وحدة التجاوز الثابتة فقط على المفتاح الثابت للالتفافية، ولكن ليس المفتاح الثابت للدائرة الرئيسية الإخراج. لذلك، عند استبدال وحدة الالتفافية الثابتة، لن يسبب ذلك النظام المراد إيقاف تشغيله أو تحويله إلى تجاوز الصيانة اليدوية. متصل يمكن تحقيق الاستبدال السريع في وضع البطارية.

مميزات ومزايا N+X UPS وحدات:

تتمتع وحدات UPS N+X بكفاءة إجمالية عالية، مع الوصول إلى أعلى مستويات الكفاءة أكثر من 96%، وكفاءة النظام أكبر من 95% عندما يكون الحمل أعلى 30%;

وهو يدعم وحدة النوم الذكية وظيفة، والتي يمكن أن تحسن الكفاءة الإجمالية في ظل ظروف الحمل الخفيف؛

جهد وتردد إدخال واسع للغاية النطاق، نطاق جهد الإدخال الواسع: 138-485 فولت؛

نطاق تردد الإدخال الواسع: 40-70 هرتز، التكيف مع بيئة شبكة الطاقة القاسية وإطالة عمر البطارية؛

عدد البطاريات قابل للتعديل، دعم 30-40 بطاريات. عندما يكون هناك فشل في البطارية، بعد إزالة البطارية الفاشلة، يمكن للبطاريات المتبقية الاستمرار في توفير الطاقة الاحتياطية للبطارية نظام:

N+X تصميم قطع الغيار المعيارية UPS، لا توجد نقطة فشل واحدة؛

جميع وحدات الطاقة تدعم التبديل السريع عبر الإنترنت، من السهل توسيعها وصيانتها، وإمدادات الطاقة للجهاز بأكمله، والمروحة مهمة تعتمد إشارات الاتصال تصميمًا زائدًا وموثوقية أعلى؛

يمكن أن يصل خرج PF إلى 1،11% حمل أكثر من UPS التقليدية.

السيطرة الموزعة + المركزية الجدولة، DSP في وحدة الطاقة هو المسؤول عن التحكم في الطاقة وحدة التحكم ECM مسؤولة عن الجدولة والفصل الوظيفي والحد التعقيد المنطقي

تصميم تجاوز مركزي، وحدة تجاوز المدمج في التحكم DSP مستقل، وصيانة للتوصيل

الاستبدال، مقاومة قوية للصدمات، تجنب عدم توازن المعاوقة بين الممرات الالتفافية الثابتة المتعددة منخفضة الطاقة التي تسبب تيار غير متساو.

نطاق تطبيق وحدات UPS N+X:

يتم تطبيقه على IDC (مركز بيانات الإنترنت)، مركز حوسبة البيانات المعياري، ISP (مزود خدمة الإنترنت)، الاتصالات السلكية واللاسلكية، الخ.

يرجى الاتصال بنا للحصول على مزيد من التفاصيل المعلومات، وسوف نقدم لك وثائق فنية أكثر تفصيلا و اقتباسات مرضية.
