المشاكل الشائعة لشاشة العاصمة

لوحة DC هي جهاز مهم لتوفير طاقة DC مستقرة في نظام الطاقة. يستخدم على نطاق واسع في المحطات الفرعية ، ومحطات الطاقة ، والمؤسسات الصناعية وأماكن أخرى للسيطرة والحماية ودوائر الإشارة. يتم طرح الأسئلة التالية بشكل متكرر حول لوحة DC والإجابات التفصيلية:

1. المفاهيم الأساسية

1. ما هي لوحة DC؟

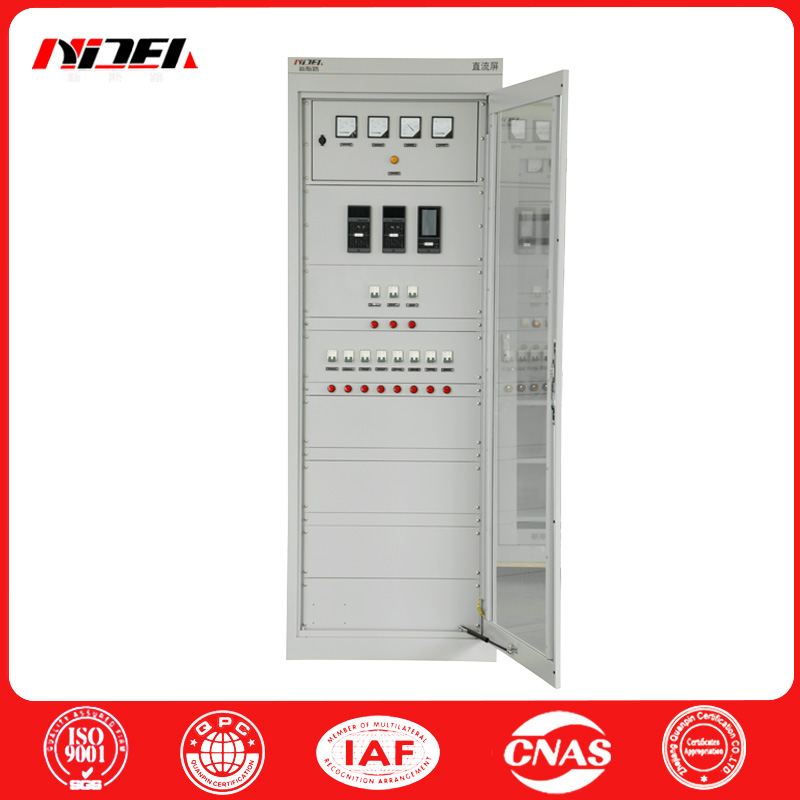

لوحة DC هي مجموعة كاملة من المعدات التي تحول طاقة التيار المتردد إلى طاقة DC مستقرة ويمكن أن تدرك وظائف الشحن والتفريغ والمراقبة والحماية. يتكون بشكل أساسي من وحدات المقوم ، وحزم البطارية ، وأنظمة المراقبة ، ومفاتيح التغذية ، وما إلى ذلك ، وتوفر طاقة DC موثوقة لآلية التشغيل لمفاتيح الجهد العالي ، وأجهزة حماية التتابع ، ومعدات الأتمتة ، إلخ.

2. ما هي الوظيفة الأساسية للوحة DC؟

 دفع مصدر الطاقة غير المنقطع: عندما يتم مقاطعة مصدر طاقة التيار المتردد ، يتم تفريغ حزمة البطارية على الفور لضمان التشغيل العادي لحمل DC (مثل تشغيل قاطع الدائرة ، وجهاز الحماية) وتجنب توسيع حوادث نظام الطاقة.

 إخراج الجهد الثابت: يتم تصحيح طاقة التيار المتردد فيقوة العاصمةمن خلال وحدة المقوم ، يتم تثبيت جهد الخرج لتلبية متطلبات الجهد للأحمال المختلفة (عادة 110 فولت أو 220 فولت).

 Montitoring والحماية: المراقبة في الوقت الفعلي لحالة البطارية ، وجهد الإخراج والإدخال الحالي ، ومدخلات التيار المتردد وغيرها من المعلمات ، وتنبيه تلقائيًا أو وضع التشغيل عند حدوث تشوهات (مثل التبديل إلى طاقة البطارية عند فقدان طاقة التيار المتردد).

الثاني. الهيكل والمكونات

1. ما هي المكونات الرئيسية للوحة DC؟

 Rectifier Module: يحول طاقة التيار المتردد إلى طاقة DC. هذا هو مكون تحويل الطاقة الأساسي في لوحة DC. عادة ما يعتمد تصميم معياري ويدعم نسخ احتياطي زائد N+1.

 حزمة الحزمة: جهاز تخزين الطاقة الذي يوفر الطاقة عند إيقاف تشغيل طاقة التيار المتردد. النوع الشائع هو بطارية حمض الرصاص المحموم من الصمام (VRLA).

 Montitoring Unit: تدرك مراقبة المعلمات المختلفة للوحة DC (مثل الجهد والتيار وحالة البطارية) والإنذار والاتصالات عن بُعد (مثل RS485 ، Ethernet).

 وحدة FEEDER: تتضمن قواطع دوائر التيار المستمر ، والصمامات ، وما إلى ذلك ، تستخدم لتوزيع طاقة DC على دوائر الحمل المختلفة وتوفير حماية ماسورة قصيرة وحمل زائد.

 وحدة الشحن: توفر الشحن الحالي لحزمة البطارية ويعدل تلقائيًا وضع الشحن (مثل الجهد الثابت ، الجهد الثابت) وفقًا لحالة البطارية.

2. ما هو دور حزمة البطارية في لوحة DC؟

حزمة البطارية هي "مزود الطاقة الاحتياطية" في لوحة DC. عندما يكون إدخال AC طبيعيًا ، توفر وحدة المقوم الطاقة وتشحن البطارية في نفس الوقت ؛ عند مقاطعة التيار المتردد ، تقوم البطارية بتصريف البطارية على الفور لضمان إمدادات الطاقة المستمرة إلى الحمل. يجب حساب قدرتها بناءً على طاقة التحميل ووقت النسخ الاحتياطي (مثل "سعة معدل 10 ساعات" تعني سعة البطارية التي يتم تفريغها في تيار محدد لمدة 10 ساعات).

ثالثا. التشغيل والصيانة

1. ما هي المعلمات التي ينبغي الاهتمام بها في الفحص اليومي لـلوحة DC?

 مدخلات التيار المتردد: هل الجهد طبيعي (مثل 380V ± 10 ٪) ، هل هناك أي فقدان في المرحلة ، الجهد الزائد/الجهد السفلي.

 إخراج DC: هو مستقر الجهد (مثل نظام 110 فولت عادةً في نظام 115-121V ، 220 فولت المحفوظ في 230-242 فولت) ، وهو التيار ضمن نطاق معقول.

 الحالة: الجهد الكحولي المفرد (الجهد العادي لبطارية 12 فولت عادة ما يكون 12.5-13.0 فولت) ، ودرجة الحرارة (تجنب تجاوز 35 ℃) ، سواء كان هناك انتفاخ أو تسرب.

 Module حالة: ما إذا كانت وحدة المقوم تعمل بشكل طبيعي (حالة المؤشر) ، سواء كان هناك إنذار زائد أو إنذار خطأ.

 معلومات: ما إذا كانت وحدة المراقبة تعرض إنذارًا غير طبيعي (مثل انقطاع طاقة التيار المتردد ، والبطارية السفلية ، وفشل الوحدة النمطية).

2. ما هي نقاط الصيانة للبطارية؟

 التحقق من الشحن والتفريغ: يوصى بتنفيذها مرة واحدة في السنة ، وتفريغ عميق إلى 50 ٪ -80 ٪ من السعة المقدرة ثم إعادة شحنها لتنشيط نشاط البطارية وتجنب كبريتات اللوحة.

stkeep Clean: قم بتنظيف الغبار بانتظام على سطح البطارية وتحقق مما إذا كانت أطراف الاتصال فضفاضة أو تآكل (يمكنك تطبيق Vaseline لمنع الصدأ).

 التحكم في البيئة: يجب التحكم في درجة حرارة غرفة البطارية عند 20-25 ℃ ، وتجنب ارتفاع درجة الحرارة (درجة الحرارة المرتفعة تقصر الحياة) أو درجة الحرارة المنخفضة (درجة الحرارة المنخفضة ستقلل من السعة).

 دورة البديل: عادة ما تكون عمر بطارية خاضعة للتنظيم صمام 5-8 سنوات. إذا كان فرق الجهد بين الخلايا الفردية أكبر من اللازم (أكثر من 0.2 فولت) أو تتحلل السعة إلى أقل من 80 ٪ من القيمة المقدرة ، فيجب استبدالها في الوقت المناسب.
