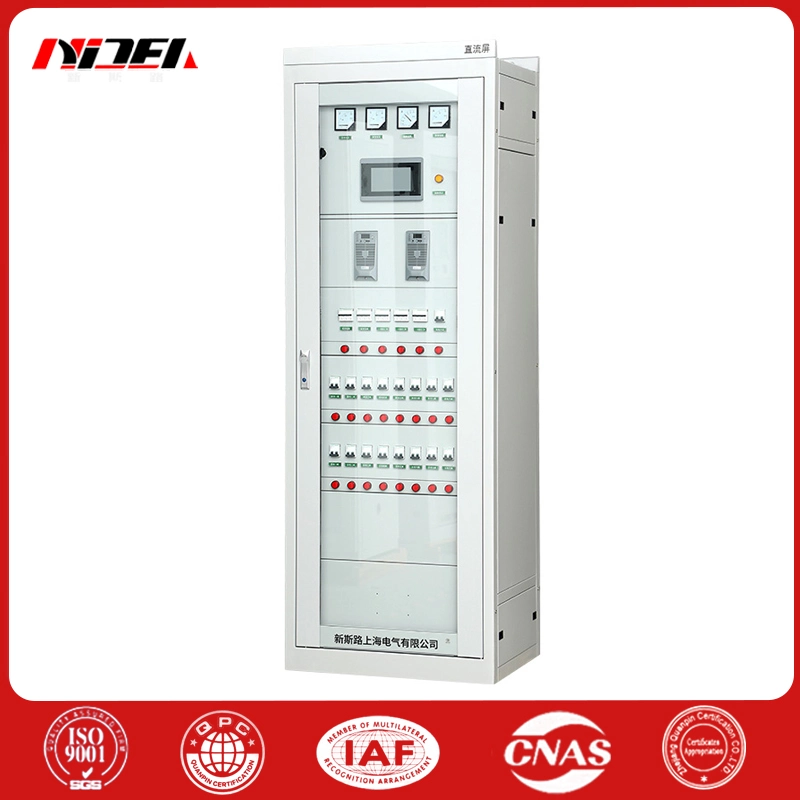

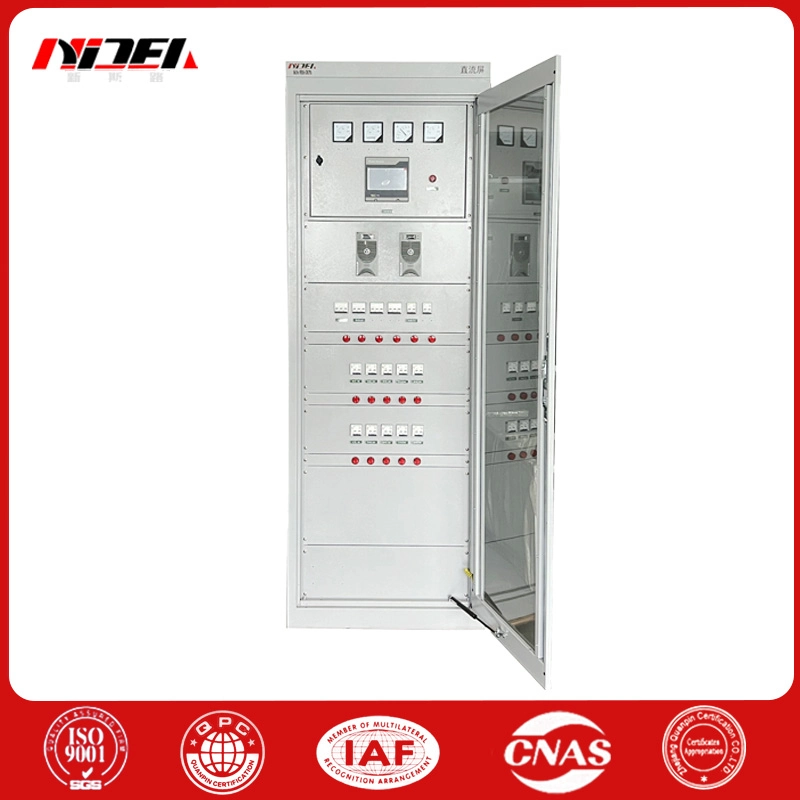

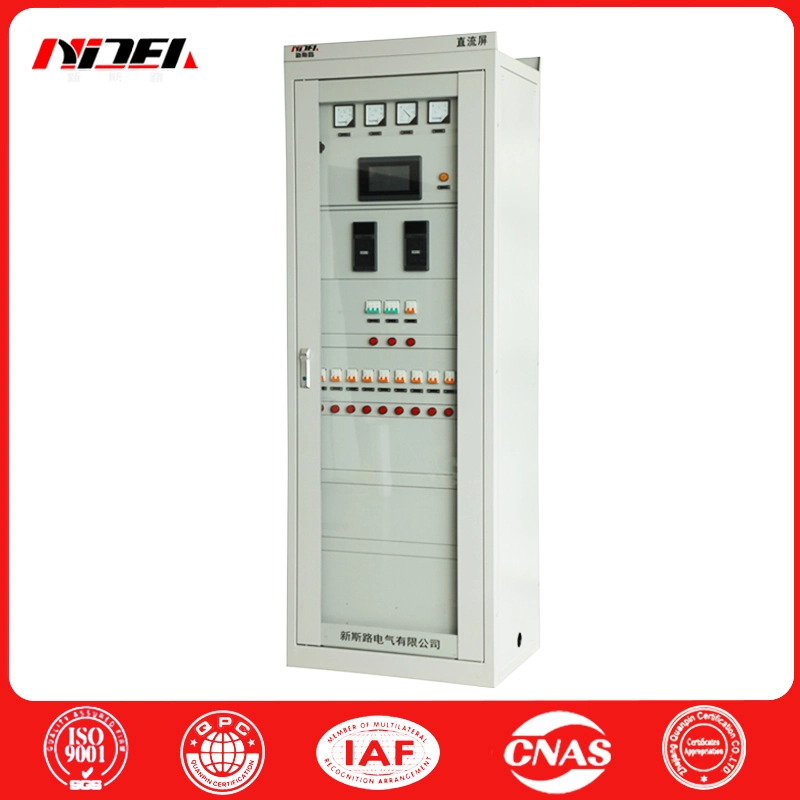

لوحة توزيع تيار مستمر 20AH-110V

تم تصميم لوحة التوزيع NICEA 20AH-110V DC، التي تنتمي إلى سلسلة GZDW من لوحات DC التي يتم التحكم فيها بالكمبيوتر الصغير، للمحطات الفرعية ومحطات الطاقة والمؤسسات الصناعية والتعدين والسكك الحديدية المكهربة والمباني الشاهقة ذات مستويات الجهد المختلفة، مثل التشغيل والتحكم مصدر الطاقة لمفاتيح الجهد العالي وحماية التتابع والأجهزة الأوتوماتيكية. يعتمد النظام مفهوم تصميم متكامل، يدمج وحدات المراقبة، ووحدات المقوم، ومراقبة العزل، وفحص البطارية، ومراقبة كمية المفاتيح ووحدات التنحي، وما إلى ذلك، مما يوضح خصائص التكنولوجيا الرائدة، والقياس والتحكم الذكي، والتشغيل المريح. وهو يدعم الاتصال بالكمبيوتر المضيف ويدرك بسهولة وظائف "التحكم عن بعد الأربعة". إنه حل مثالي لإمدادات الطاقة DC للبيئات غير المراقبة.

شرح مفصل للخصائص الوظيفية

التبديل التلقائي لمدخل التيار المتردد ثنائي القناة: يضمن التشغيل المستمر والمستقر للنظام.

القدرة على التكيف مدخلات الجهد واسعة:مناسبة لمجموعة متنوعة من بيئات شبكة الطاقة، وخاصة في الظروف القاسية.

تكنولوجيا تحويل الطاقة عالية التردد:تصميم احتياطي ساخن معياري N+1 لتحسين موثوقية النظام.

وحدة المعدل المكونات الساخنة:يدعم الصيانة عبر الإنترنت، عملية مريحة وفعالة.

تكنولوجيا التبديل الفعالة:تعتمد وحدة الشحن أحدث التقنيات العالمية، مع كفاءة تحويل عالية وتداخل كهرومغناطيسي منخفض.

واجهة مراقبة متنوعة:يتم توفير شاشة LCD وشاشة تعمل باللمس وخيارات أخرى، مع واجهة سهلة الاستخدام وتشغيل بديهي.

واجهة الاتصال المفتوحة:يمكنك الاتصال بسهولة بالمحطة الفرعية RTU أو نظام DCS لمحطة الطاقة.

إدارة البطارية الذكية:مراقبة حالة البطارية في الوقت الحقيقي، باستخدام عداد دورية، وتحذير أكثر دقة من الأخطاء.

مرونة مراقبة العزل:مرحل/كاشف عزل مدمج أو خارجي لتلبية الاحتياجات المختلفة.

مراقبة عزل حافلة DC:المراقبة في الوقت الحقيقي لضمان سلامة النظام.

توسيع مربع الإشارة:يدعم وظيفة إنذار إشارة التحذير/الحوادث، ويتم تكوينها حسب الطلب.

الحماية من الصواعق وحماية العزل:تدابير حماية متعددة لضمان سلامة النظام والشخصية.

واجهة الاتصال والبروتوكول:توفير واجهات RS232 وRS485، ودعم RTU، وCDT، وMODBUS وبروتوكولات الاتصال الأخرى.

تصحيح أخطاء النظام وإعداده

قبل مغادرة المصنع، تم اختبار لوحة التوزيع DC 20AH-110V DC وتعديلها بالكامل. ومع ذلك، وبالنظر إلى العوامل غير المتوقعة التي قد تكون موجودة أثناء النقل، فلا يزال هناك حاجة لإجراء فحص تفصيلي قبل التشغيل الرسمي. يوصى باستخدام حمل مقاوم للتشغيل التجريبي أولاً، ثم توصيل البطارية والتحميل بعد التأكد من أن أداء الشاحن وجهد التشغيل لخزانة التغذية يفي بالمعايير. تم تعديل مقياس الجهد الموجود في الجهاز وفقًا للمواصفات. لا تحركه إلا إذا كان ذلك ضروريا. إذا كان التعديل مطلوبًا، فيرجى الاتصال بالشركة المصنعة.

دليل التعبئة والتغليف والنقل والتخزين

التعبئة المهنية:استخدم صندوق تغليف مغلقًا بالكامل ومقاومًا للرطوبة والغبار والتلف ميكانيكيًا، ويتم تعبئة البطارية بشكل منفصل.

النقل الآمن:تجنب الاهتزاز الشديد أو التأثير أو الانقلاب لضمان سلامة المنتج.

التخزين السليم:يجب أن يتم تخزين المعدات في بيئة جيدة التهوية وجافة، بعيدًا عن درجات الحرارة المرتفعة والغبار ومسحوق المعادن، ويجب اتخاذ تدابير الحماية من المطر والرطوبة والشمس.

تخزين البطارية:يوضع في بيئة جافة وجيدة التهوية بدرجة حرارة الغرفة لا تزيد عن 25 درجة مئوية ورطوبة لا تزيد عن 70%. يتطلب التخزين طويل الأمد شحنًا وتفريغًا منتظمًا وحماية الفازلين.

الوثائق المرفقة

يتضمن دليل النظام وتقرير فحص المصنع ورسومات تصميم النظام وشهادة المنتج للتأكد من أن المستخدمين يفهمون ويستخدمون لوحة التوزيع DC 20AH-110V بشكل كامل.

خدمة ما بعد البيع ودليل الطلب

التزام خدمة ما بعد البيع:

في إطار الالتزام بقواعد التخزين والاستخدام والتركيب والتشغيل الآمن، خلال عام واحد من تاريخ التثبيت (لا يزيد عن 15 شهرًا من تاريخ التسليم)، سنقوم بتوفير الخدمة أو إصلاح أو استبدال الأجزاء المستحقة للمشاكل الناجمة عن جودة التصنيع.

ملاحظات الطلب:

حدد بوضوح سيناريوهات التطبيق واستخدامات المعدات.

قم بتوفير اسم الجهاز أو طرازه أو مواصفاته أو متطلبات معلمات النظام.

إذا كانت هناك بيئات استخدام خاصة أو متطلبات فنية، يرجى التوضيح بالتفصيل عند الطلب.

تخضع المسائل التي لم يتم تغطيتها لعقد الطلب، ويجب أن تشير الأمور غير المحددة في العقد إلى المستندات الفنية للشركة المصنعة.
